Innledning: Forstå de to søylene i slitende sprengning
I overflateforberedelse og metallbehandling,Stålskudd og stålkorndominere som de mest brukte metalliske slipemidler. Selv om de kan virke like ved første øyekast, skiller disse materialene seg fundamentalt iform, ytelsesegenskaper og optimale applikasjoner.
IfølgeGrand View Research (2024), det globale stålbølge markedet vil nå5,2 milliarder dollar innen 2028, med skudd og korn som samles samlet68% markedsandel. Denne omfattende guiden undersøker forskjellene deres gjennom7 Kritiske sammenligningsdimensjoner, støttet av2024 bransjedata og casestudier.
Avsnitt 1: Grunnleggende definisjoner
1.1 Stålskudd
Form:Perfekt sfærisk (større enn eller lik 95% rundhet)
Produksjon:Atomisert smeltet stål slukket i vann
Hardhet:40-65 HRC (typisk S230-S780 karakterer)

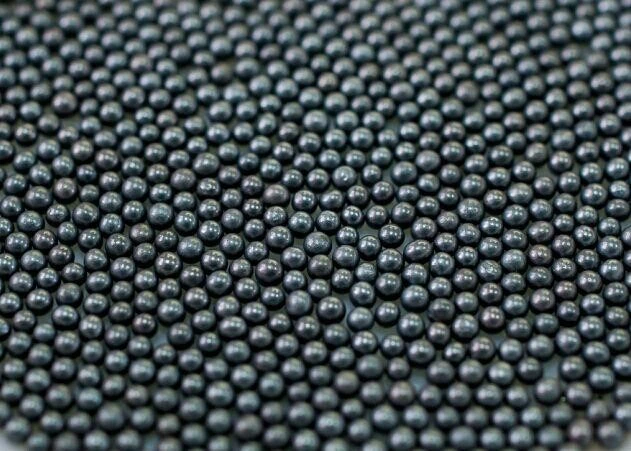

Mikrograf: Perfekt runde stålskuddpartikler (400x forstørrelse)
1.2Stålkorn
Form:Kantete med skarpe kanter (Angularity Index 0.7-0.9)
Produksjon:Knust stålskudd eller spesielt støpte fragmenter
Hardhet:50-65 HRC (typisk G16-G80 karakterer)
Mikrograf: Angulære stålkornspartikler som viser bruddplan (400x forstørrelse)
Avsnitt 2: Head - til - Hode -sammenligning
2.1 Fysiske egenskaper
| Karakteristisk | Stålskudd | Stålkorn |
|---|---|---|
| Form | Sfærisk | Kantete |
| Tetthet (g/cm³) | 7.4-7.8 | 7.2-7.6 |
| Overflateareal | Lav (0,05 m²/g) | Høy (0,12 m²/g) |
| Gjenvinnbarhet | 2000+ sykluser | 1500 sykluser |
2.2 Performance Metrics
| Parameter | Stålskudd | Stålkorn |
|---|---|---|
| Skjærehastighet | Moderat | Rask (30% raskere) |
| Overflateprofil | 25-75 μm (jevnere) | 50-125 μm (grovere) |
| Metallfjerningshastighet | 15 g/min (S550) | 22 g/min (G40) |
| Peening intensitet | 0.008-0.012a (Almen) | 0.015-0.025a (Almen) |
Data per SAE J441 og ISO 11124 standarder
Avsnitt 3: Industri - Spesifikke applikasjoner
3.1 Hvor stålskudd utmerker seg
Automotive peening
Gear Tenneth (Agma 2004-C08 Standard)
Spolefjærer (300, 000+ utmattelsessyklus)
Luftfart
Titaniumlegeringskonnepresjonsstressinduksjon
30% lengre F-35 Landing Gear Lifespan
Dekorativ etterbehandling
Ensartet satengfinish på rustfritt stål
3.2 der stålkorn dominerer
Skipsbygging
SA 2.5 Rengjøring om halve tiden
50μm ankerprofil for epoksybelegg
Rengjøring av støpejern
40% raskere kjerne sandfjerning
Ingen innebygde partikler (DIN EN 1371-1)
Betongoverflateforberedelse
ICRI CSP 3-9 profil for overlegg
Avsnitt 4: Økonomiske og operasjonelle faktorer
4.1 Kostnadsanalyse (2024 priser)
| Faktor | Stålskudd | Stålkorn |
|---|---|---|
| Startkostnad | $ 1,20/lb | $ 0,85/lb |
| Livssykluskostnad | $ 0,38/kg behandlet | $ 0,42/kg behandlet |
| Energiforbruk | 15 kWh/ton | 18 kWh/tonn |
ROI Insight:Skuddets lengre levetid motvirker høyere forhåndskostnad etter7.5 Produksjonssykluser.
4.2 Betraktninger av utstyr
Skudd krever:
Nedre lufttrykk (4-6 bar)
Bredere dyser (8-10mm)
Kornkrav:
Herdede foringer (AR400 stål)
Syklonseparatorer for bøter
Avsnitt 5: Teknologiske nyvinninger
5.1 Hybrid slipesystemer
70% skudd + 30% kornblandingernå oppnå:
20% raskere rengjøring enn ren korn
35% mindre medieforbruk enn rent skudd
Patent - i påvente av "SmartMix" -teknologi fra Wheelabrator
5.2 belagte varianter
Ptfe - belagt skudd:50% mindre støv
Keramikk - imponert korn:3x slitestyrke
Avsnitt 6: Retningslinjer for valg
Beslutningsmatrise
| Behov | Beste valg |
|---|---|
| Dyp trykkstress | Skudd |
| Rask fjerning av maling | Korn |
| Tynn - måler metaller | Skudd |
| Tykk mølle skala | Korn |
| Støv - sensitive områder | Belagt skudd |
Konklusjon: Komplementær ikke konkurransedyktig
Mensstålkornleverer aggressiv skjæring for tung rengjøring,StålskuddGir presisjons peening og jevnere finish. Smarte produsenter bruker nåbegge i iscenesatte prosesser:
Kornfor rask stripping
Skuddfor stressforbedring
Be om vår gratis slipende valgguide for tilpassede anbefalinger.
